Eagle PCB - Rangkaian Mengubah Battery 9v Menjadi 5v

1.       Buka File Eagle

2.       Lalu buka File > New > Board

3.       Lalu pilih ADD yang mana tempat mencarinya komponen - komponen Elektronikanya

4.       Lalu Search atau cari komponen yang dibutuhkan untuk mendesain PCB dengan kayword seperti di bawah

1.       to220 (IC)

2.       e5-8,5 (Capasitor)

3.       1x02 (Pin header)

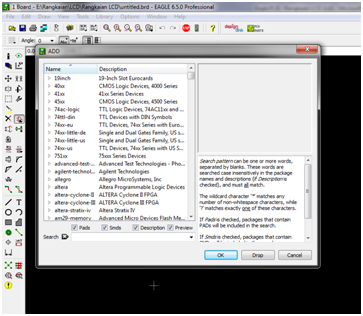

Gambar Tempat Untuk Mencari Komponen – Komponen yang di butuhkan

5.       Lalu susun komponen tersebut seperti gambar di bawah

6.       Dan berikan Signal yang hampir berbentuk benang jika digunakan seperti di bawah

Lalu Berikan Signal yang seperti benang pada rangkaia seperti di bawah ini

7.       Lalu Berikan Route PCB Seperti Di bawah

Dan desain seperti di bawah

8.       Jika Masih Bingung Anda Bisa lihat Pada Video YouTube Di bawah ini.

Link Download File Projek Eagle Mengubah Battery 9v Menjadi 5v
